IPTV与网络共用一根网线传输

家里房子装修的时候在客厅预留了一个网口,路由器在书房,通过弱电箱的交换机连接

客厅的网口连接着IPTV盒子,电视通过无线网络来连接

有时无线网络的速度并不稳定,虽然这种情况比较少,但还是想解决下

主要问题就是解决IPTV与电视同时通过网络上网且互不干扰

方案一:
将网口的网线两端都拆开4+4,一路走IPTV,一路走网络
这样能解决同时连接的问题,成本4个水晶头+2个网线直通头,不过网口的面板就用不上了,不美观

方案二:
使用VLAN功能的交换机,设置LAN口的通路连接方式,成本太高

方案三:
用2个网线分线器(先二合一,再一分二),分别连接两端,即方案一升级版,不拆网线和面板,通过分线器来替代拆线,完美解决。
成本要高于方案一,但为了美观、方便可以接受

最终选择方案三

分线器示例如下

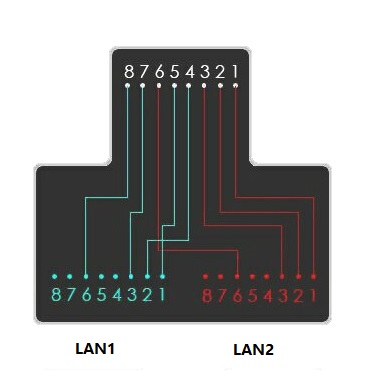

网络分线器工作原理图

必须要注意的是连接两端的网线必须8线全通,不然网络没办法联通
